Шкаф управления насосами ШУН-2-022-400В, 2 насоса: 400В; 2,2кВт; 6А; IP 54

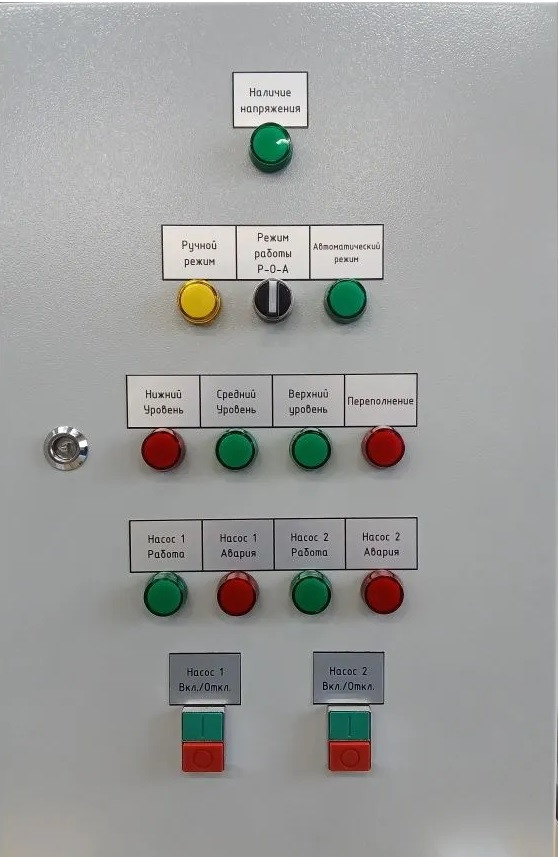

Шкаф управления насосами ШУН-2-022-400В является полностью готовым изделием, предназначенным для перекачки и контроля уровня хозяйственно-бытовых, промышленных, ливневых сточных вод и т.д. Контроль осуществляется через управление насосными двигателями. Применение данного шкафа актуально для водоканалов, в системах строительных компаний и производственных предприятий, в сфере ЖКХ и т.д. Шкаф ШУН-2-022-400В осуществляет управление двумя насосами, он является высокоэффективным изделием благодаря оптимальному алгоритму управления и продуманной системе индикации состояний. Алгоритм управления шкафа ШУН-2-022-400В позволяет чередовать время работы насосов, что обеспечивает равномерную нагрузку на них. При необходимости оператор может перевести управление насосами в ручной режим, что позволяет осуществлять включение и выключение насосов независимо от установленного алгоритма, к примеру в случае повреждения датчиков уровня. Модификация шкафа позволяет подключать датчики PNP, что в свою очередь расширяет возможности эксплуатации, например можно использовать не только поплавковые датчики, но и датчики других типов, ультразвуковые и т.д. Безопасность нахождения поплавковых датчиков в воде, в случае повреждения кабеля, обеспечивается питанием 24В. Шкаф управления насосами ШУН-2-022-400В имеет понятный интерфейс, что облегчает работу с ним для обслуживающего персонала. Индикация гарантирует полный контроль за рабочим состоянием системы. Шкаф управления обеспечивает защиту двигателей насосов. Эта функция шкафа активна постоянно и является приоритетной в алгоритме управления. Функция защиты обеспечивает: тепловую защиту двигателей, защиту от обрыва и неверного чередования фаз, защиту от перекоса, защиту от высокого/низкого напряжения в сети, осуществляет контроль нейтрали. Наши шкафы могут использоваться на предприятиях в системах водоотведения, на очистных сооружениях, на канализационных станциях различных типов, а также для процессов осушения.

Комплектация

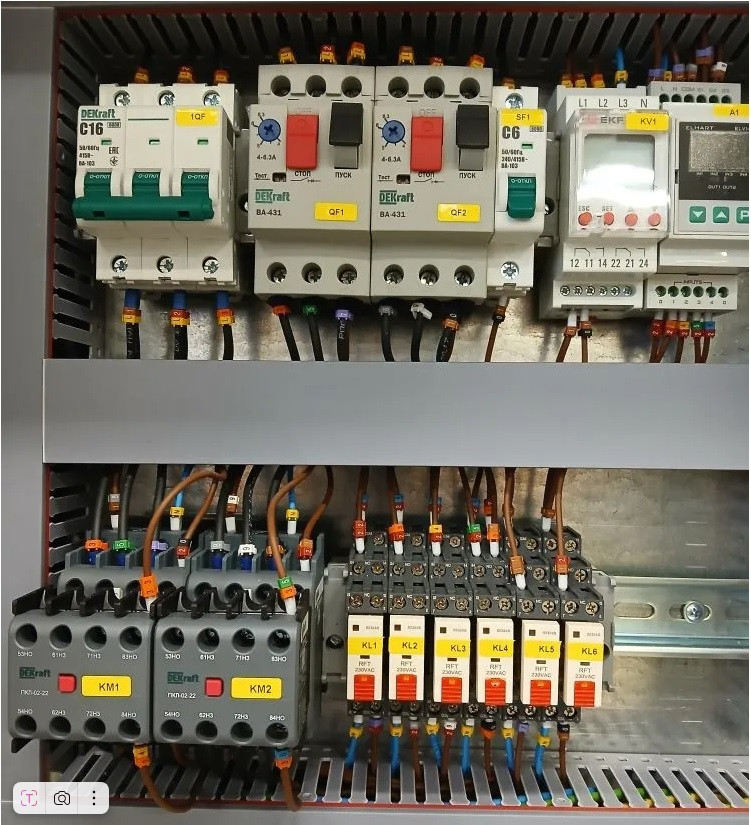

Автоматический выключатель защиты двигателя 3P 4,0-6,3A 2

Автоматический выключатель 3Р 16А х-ка C 1

Авт. выкл. 1Р 6А х-ка C 1

Реле контроля фаз с (с нейтралью) 1

Контактор 9А 220В/230В АС3 АС4 2

Приставка контактная 2НО+2НЗ 2

Колодка с винтовыми зажимами для реле; цвет чёрный 6

Миниатюрное электромеханическое реле, 2 перекидных контакта, 8A/ 250VAC 6

Фиксатор с функцией выталкивания реле. 6

Маркировка для реле. 6

Многофункциональный регулятор уровня жидкости 1

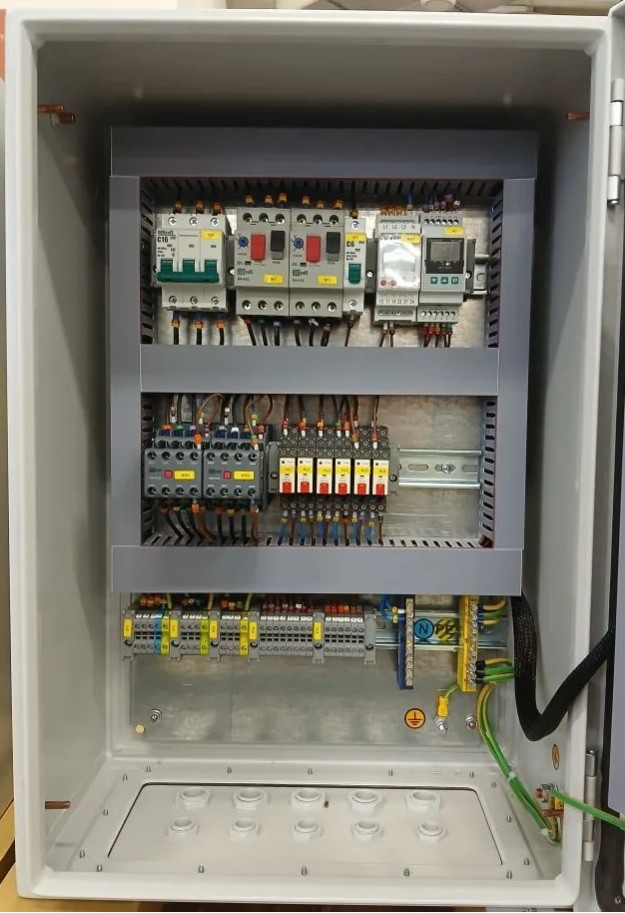

Корпус металлический 600х400х250 IP66, с монтажной платой. 1

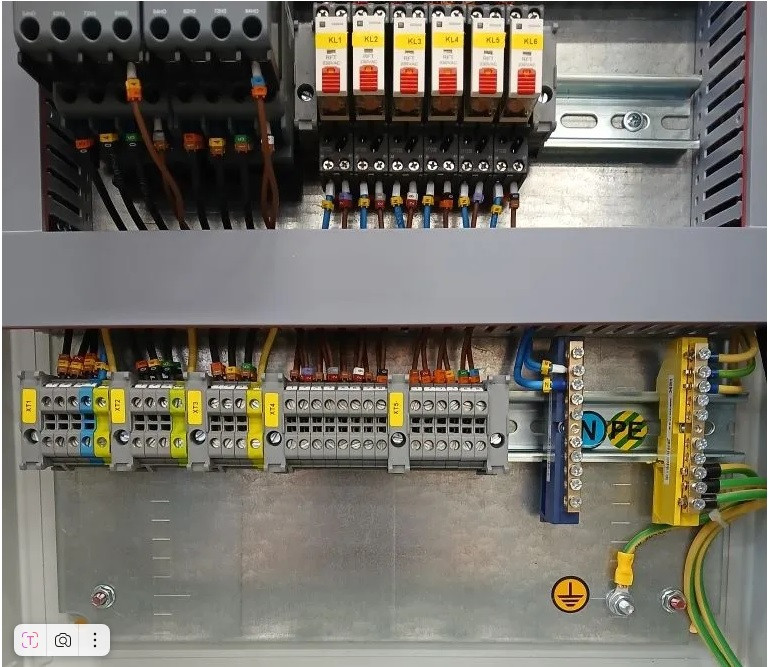

Клеммник на DIN-рейку 2,5мм.кв. (серый) 23

Клеммник на DIN-рейку 2,5мм.кв. (синий) 1

Клеммник на DIN-рейку 2,5мм.кв.,(земля) 3

Стопор на DIN-рейку (серый) 20

Кнопка двойная I-O 2

Перекл. 3-х позиционный I-O-II 1

Лампа зелёная LED 220В 6

Лампа красная LED 220В 4

Лампа жёлтая LED 220В 1

Контакт доп. для устр. упр. и сигн. 1 НЗ ДК-22 1

Контакт доп. для устр. упр. и сигн. 1 НО ДК-22 1

Сальник PG 11 диаметр проводника 7-9мм IP54 5

Сальник PG 16 диаметр проводника 9-13мм IP54 5
